Efektyvūs sprendimai sienų šiltinimui (I)

„Paroc“ sprendimai sienų šiltinimui I dalis. Vėdinamos sienos su dvigubu karkasu

Siekiant didesnio pastatų energinio efektyvumo ir sveikesnės, patogesnės gyvenamosios aplinkos neišvengiamai tenka spręsti šilumos nuostolių mažinimo klausimus tiek statant naujus būstus, tiek ir renovuojant senus. Kad pasiektume norimą rezultatą ir gyventume šiltuose jaukiuose namuose, reikėtų atkreipti dėmesį į tinkamą, teisingą būstų šiltinimą.

Kalbant apie sienų šiltinimą reiktų atkreipti dėmesį į tai, kad yra du sienų šiltinimo būdai. Tai – vėdinamos ir nevėdinamos sienos.

Vėdinamos sienos – tai tokios sienos, kuriose tarp šilumos izoliacijos ir apdailos sluoksnio yra paliktas oro tarpas, kuriuo juda lauko oras, o sienos apačioje ir viršuje yra įrengiamos angos lauko orui patekti į šį tarpą. Dažniausiai tų angų būna ne tik sienos apačioje ir viršuje, bet ir pačioje jos plokštumoje, ties langų, durų ar kitomis angomis. Tokiu būdu oras pastoviai juda ir siena vėdinasi.

Nevėdinamos sienos yra tokios sienos, kuriose nėra vėdinamo oro tarpo ir apdailos sluoksnis glaudžiai liečiasi su šilumos izoliacija.

Laikančioji sienos dalis abiem atvejais gali būti iš labai įvairių medžiagų: betono, įvairių plytų ar blokelių mūro, medinio karkaso, medžio rąstų.

Tiek vėdinamos tiek ir nevėdinamos sienos gali būti įrengiamos šiltinant naujai statomus ar renovuojamus didelio ir mažo aukštingumo pastatus.

Vėdinamų sienų apdailos medžiagų pasiūla yra tikrai didelė – nuo medžio ir plastiko dailylenčių iki fibrocemenčio, aukšto slėgio laminato, keramikos ar aliuminio kompozicinių plokščių bei plytų mūro. Vėdinamų sienų šiltinimui naudojamos medžiagos ir jų įrengimas priklauso nuo fasado apdailos tvirtinimo sprendimo ir sienos konstrukcijos: dviejų lygių ir vieno lygio karkaso sistemos arba tvirtinimo lanksčiais ryšiais trisluoksnio mūro atveju.

„Tinkamai pasirinktos ir įrengtos sienų šiltinimo sistemos ne tik padidina pastatų energinį efektyvumą, bet ir užtikrina sveiką, saugią, komfortišką gyvenamąją aplinką“.

Autor. Dr. Audronė Endriukaitytė

Vėdinamos sienos su dvigubu karkasu

Dviejų lygių karkaso principu įrengiamoje sistemoje šilumos izoliaciją įrengiame iš dviejų sluoksnių – apatiniam sluoksniui naudojame nedegias universalias akmens vatos plokštes PAROC® eXtra™, o ant jų įrengiame apsaugos nuo vėjo sluoksnį iš nedegių PAROC® WAS 25t, PAROC® WAS35t plokščių arba iš naujos, labai efektyvios plokštės PAROC®Cortex™. Ši nauja plokštė yra padengta specialia danga, kuri yra laidi vandens garams, bet ypatingai mažai laidi orui. Kalbant apie vėdinamų sienų konstrukciją svarbu paminėti tai, kad PAROC® eXtra™, PAROC® WAS 25t ir PAROC® WAS35t atitinka degumo klasifikaciją A-1 (pagal Euroklases). PAROC®Cortex™ taip pat yra nedegi ir atitinka A2- s1, d0 gaisrinę Euroklasę. Todėl pastatai apšiltinti PAROC akmens vatos plokštėmis yra saugesni gaisrų atveju.

Be to, reiktų žinoti, kad sienos spendimas neapsiriboja vien šilumos izoliacijos plokštėmis, tai – visas kompleksas medžiagų, kurios padidina sienos sandarumą kritinėse vietose:pastato kampuose, angokraščiuose bei sujungimuose tarp plokščių.

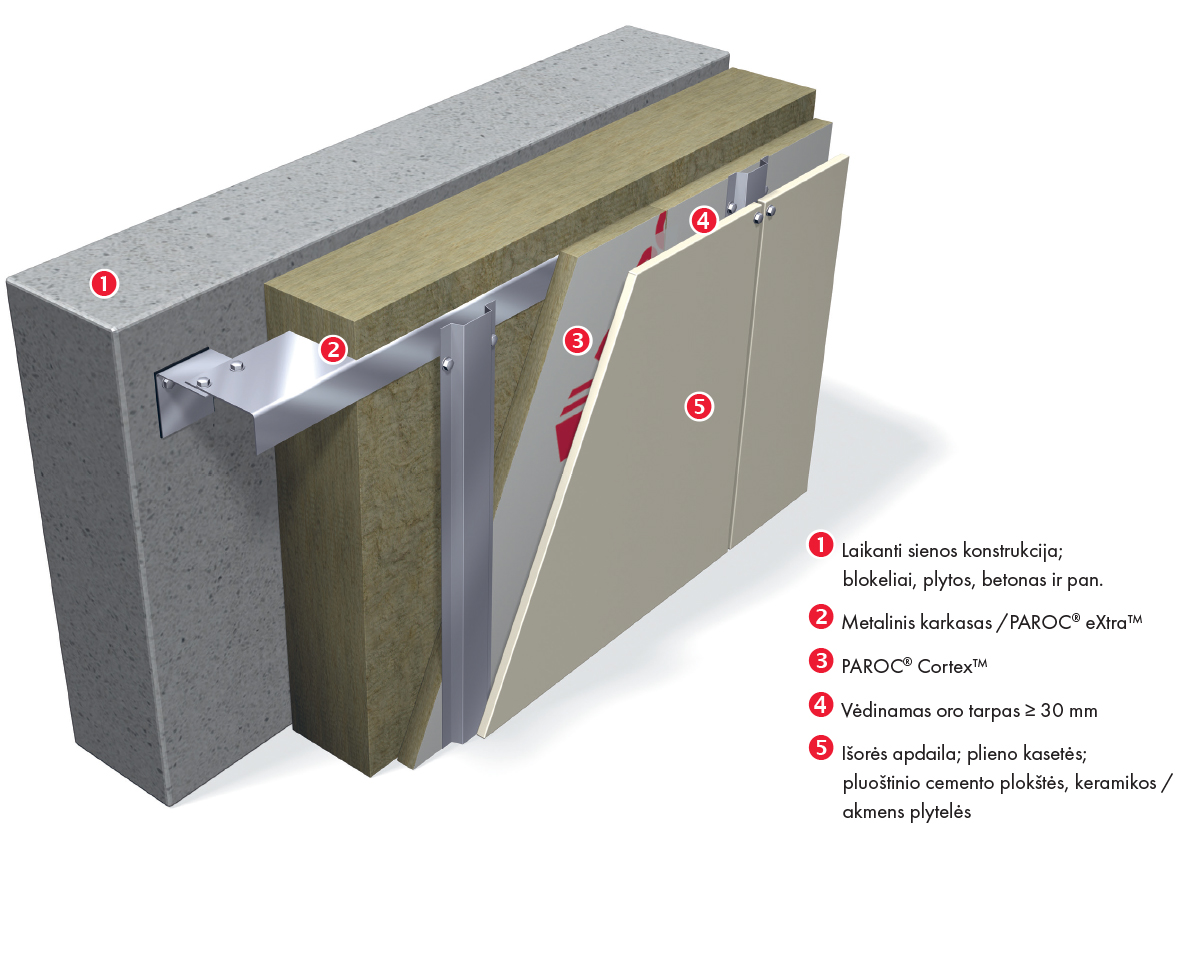

Dviejų lygių horizontalaus karkaso vėdinamos sienos sistema

Kampai yra kritinės pastato zonos, todėl, įrengiant šilumos izoliacijos ir apsaugos nuo vėjo sluoksnius, jiems reikia skirti ypatingą dėmesį. Kai apsaugai nuo vėjo naudojame PAROC®Cortex™,  plokščių sandūroms sandarinti rekomenduojama naudoti išorės sandarinimo juostą PAROC® XST 020 , o PAROC® XST 021 juostą pastato kampams bei angokraščiams sandarinti.

Dviejų lygių karkaso vėdinamos sienos kampas

Parenkant komponentus dviejų lygių karkaso vėdinamos sienos sistemos įrengimui reiktų pasitelkti kvalifikuotus specialistus. Metalinio karkaso tipas,karkaso „žingsnis“ (atstumai tarp profilių), metalinio karkaso elementų storis, varžtai ir jų skaičius turi būti parinkti ir suskaičiuotiatsižvelgiant į sienos rūšį, vėjo apkrovas konkrečiose zonose, pastato aukštį, apdailos elementų rūšį ir kita.

Pradedant montuoti dviejų lygių karkaso vėdinamos sienos sistemą, tarp metalinių elementų ir sienos turi būti naudojamos termoizoliacinės tarpinės. O profiliuočiai prie metalinių elementų turi būti pritvirtinti taip, kad suformuotų reikiamą horizontalų karkasą šilumos izoliacijai.

Dviejų lygių karkaso vėdinamos sienos sistemos montavimo instrukcija:

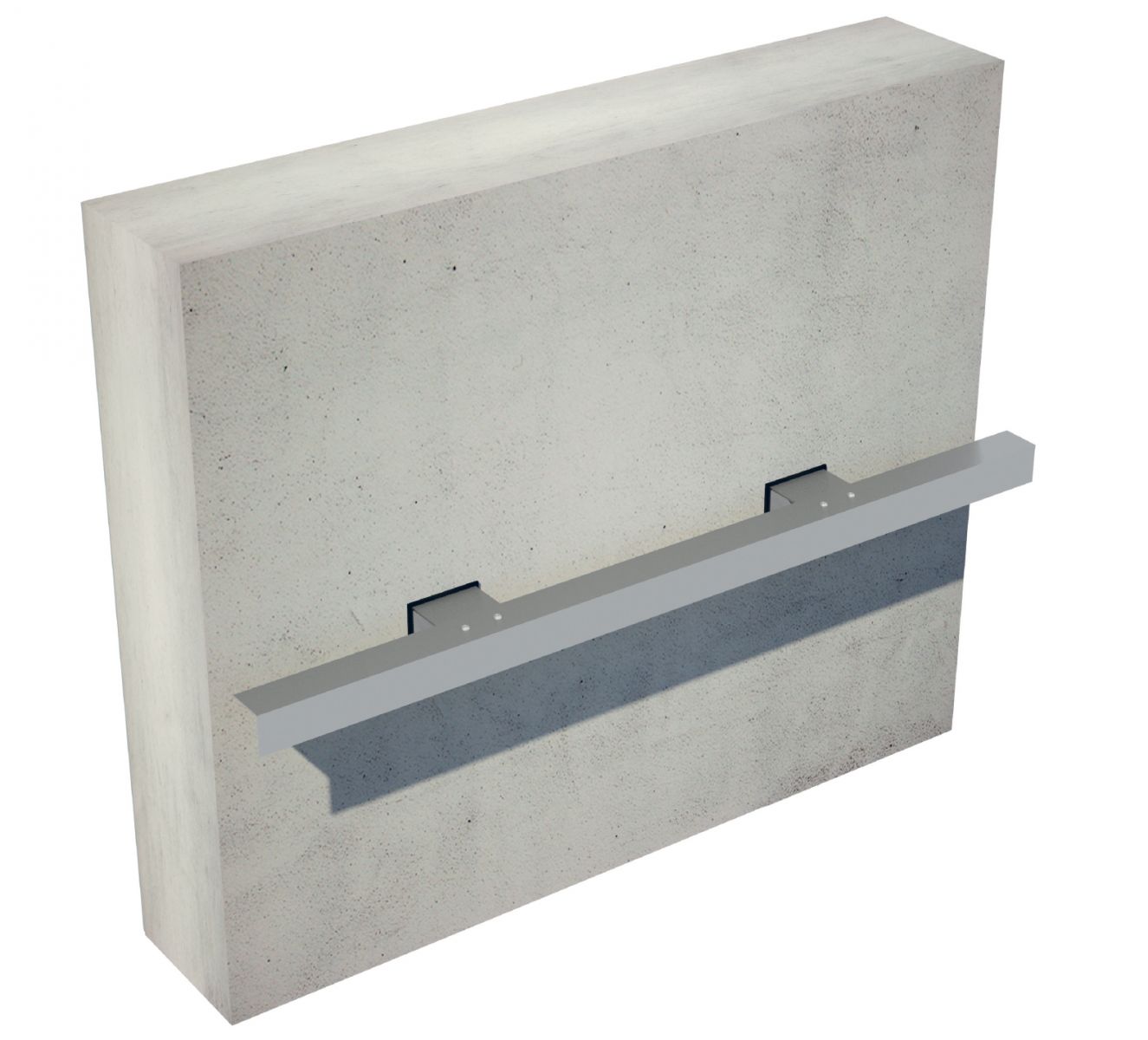

1 pav. Įrengiamas horizontalus karkasas

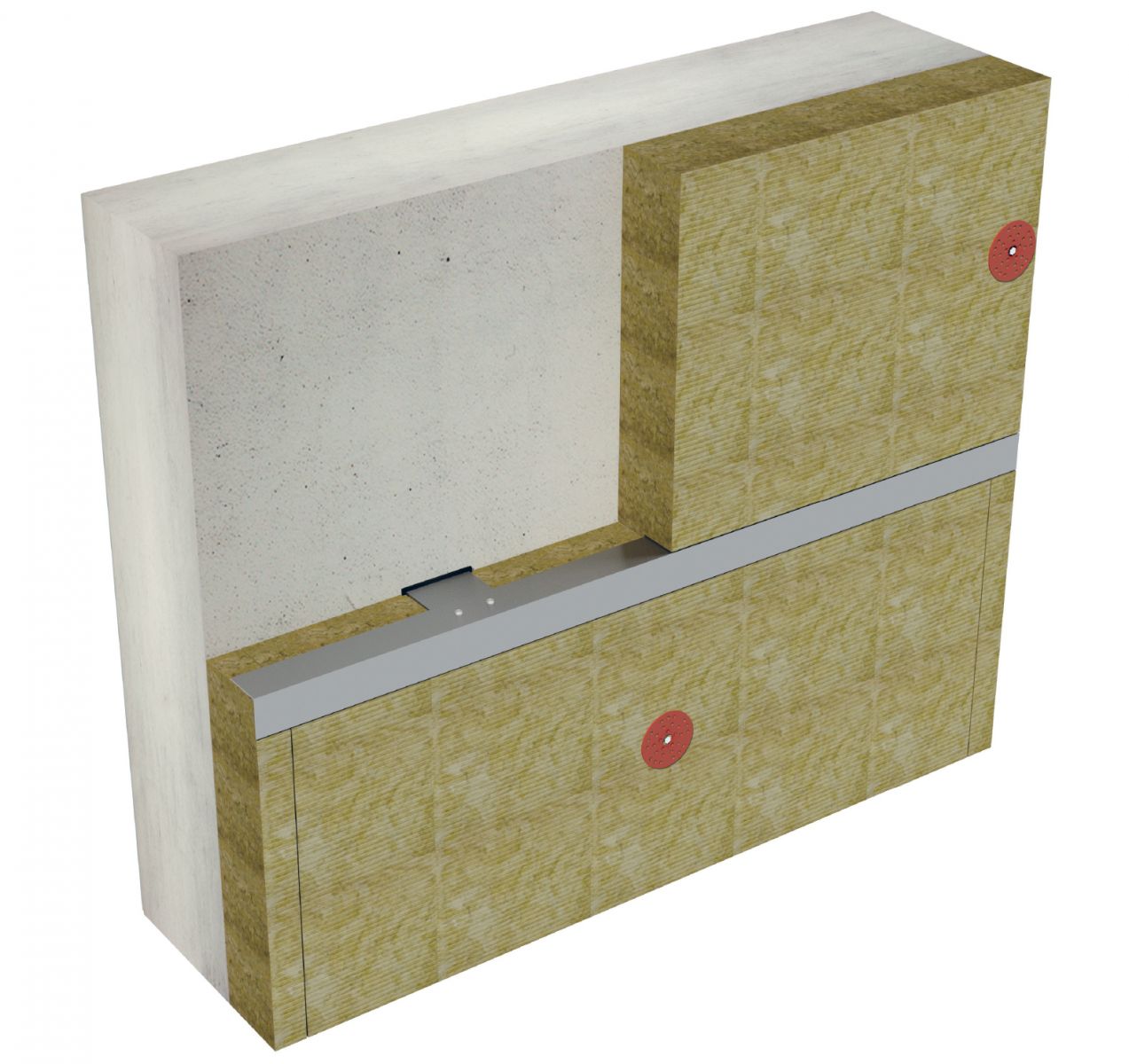

2 pav. PAROC® eXtra™ plokštės montuojamos į karkasą.

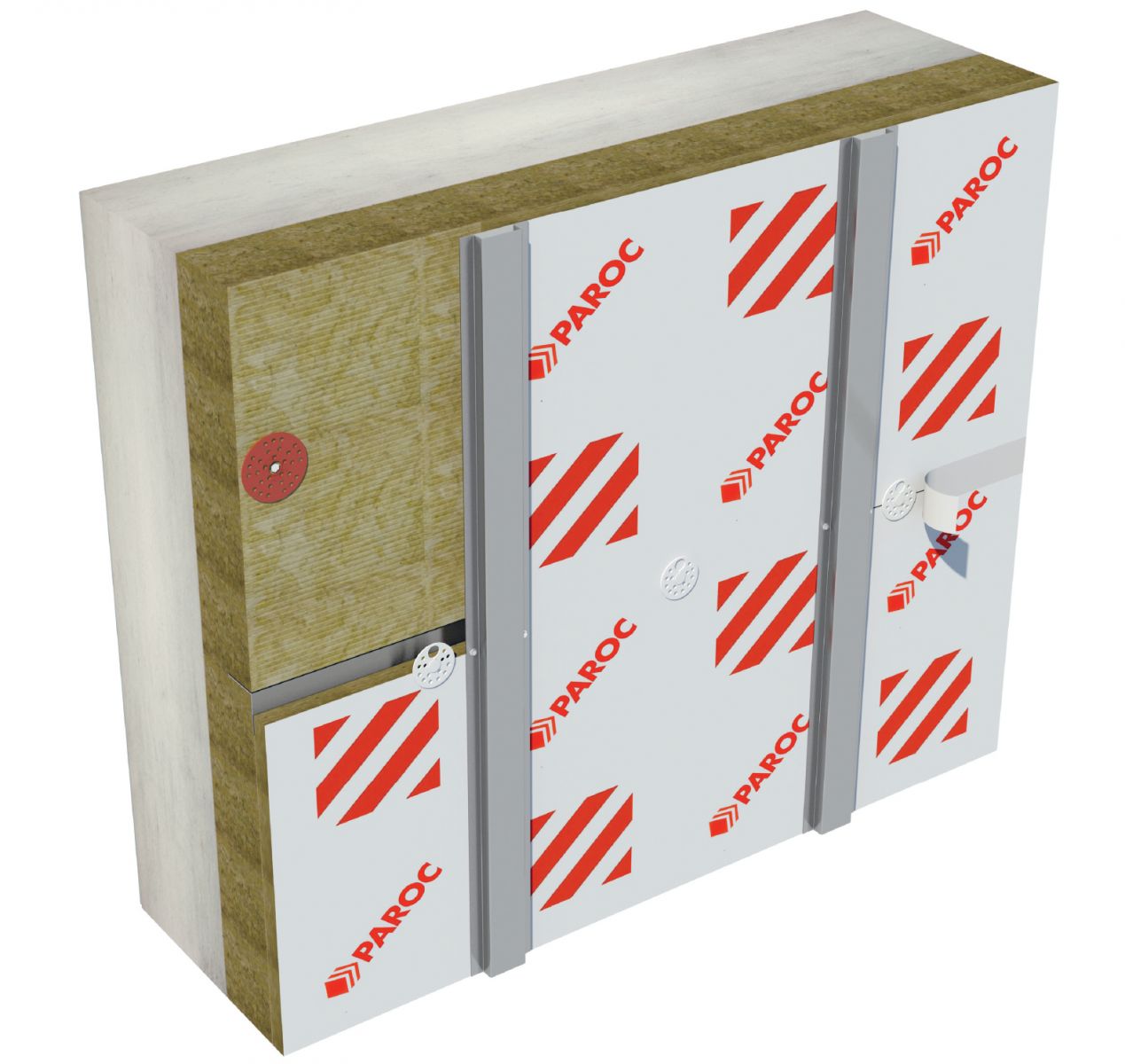

3 pav. Ant PAROC® eXtra™ akmens vatos sluoksnio įrengiamas ištisinis apsaugos nuo vėjo sluoksnis iš PAROC®Cortex™. Tada užsandarinamos apsaugos nuo vėjo plokščių sandūros ir pastato kampai bei angokraščiai naudojant PAROC® XST 020 ir PAROC® XST 021 juostas.Su vertikaliai tvirtinamais omega profiliuočiais suformuojam  ne mazesnį kaip 30 mm oro tarpą.

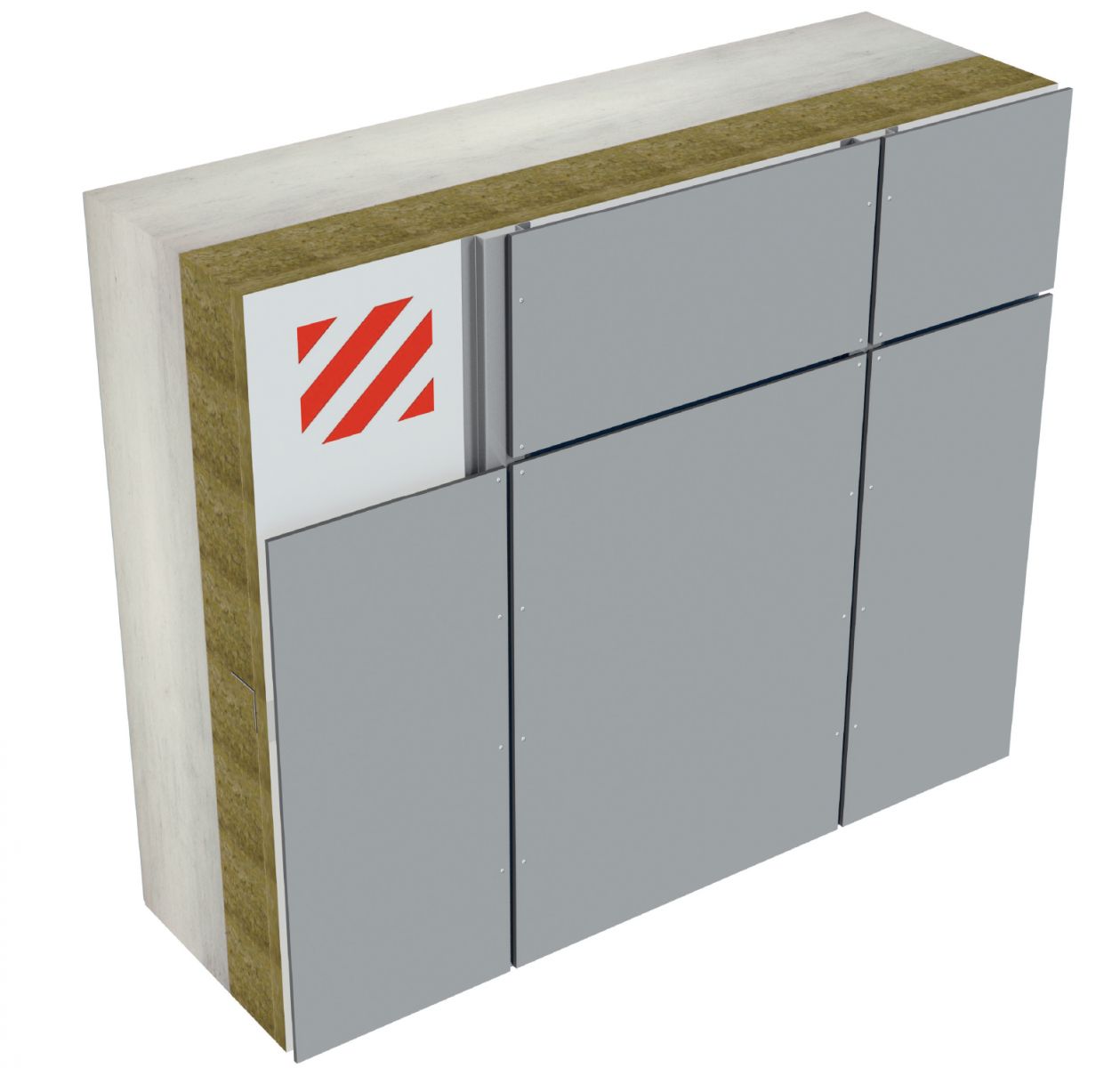

4 pav. Ant vertikalaus omega profiliuočių karkaso montuojamos fasado apdailos plokštės.

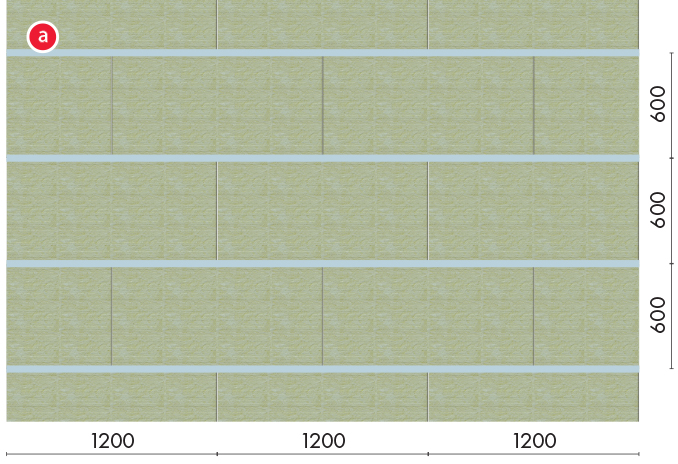

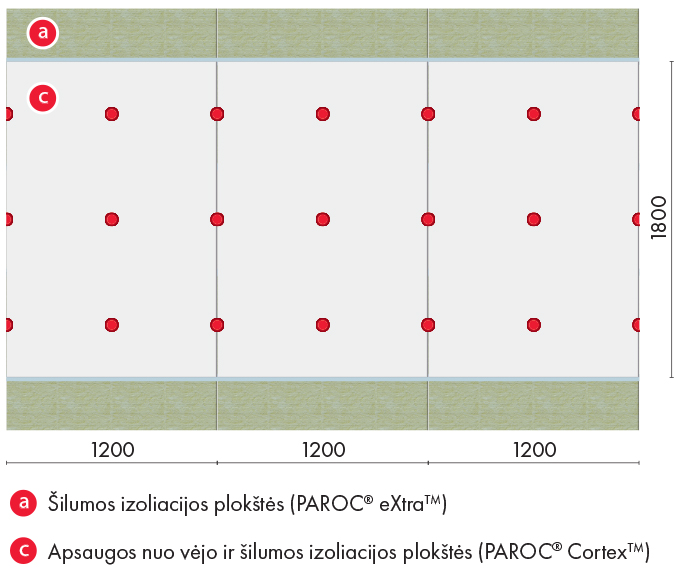

Šilumos izoliacijos sluoksnio iš akmens vatos plokščių montavimo schemos







Tęsinys – straipsnyje Efektyvūs sprendimai sienų šiltinimui (II). „Paroc“ sprendimai sienų šiltinimui II dalis. Vėdinamos sienos su viengubu karkasu
